흩어진 설비 데이터를 하나의 운영 체계로
전력·공조·환경·안전 설비를 연결하는 FMS
설비가 많아질수록 운영은 더 복잡해진다
현장에는 이미 다양한 설비와 제어 시스템이 존재합니다. 수배전반과 Power Meter는 전력 상태를, DDC와 BMS는 공조를, 화재수신기는 방재 이벤트를, PLC와 WCS는 자동화 설비를 관리합니다. 각 시스템은 자신의 역할을 잘 수행하지만, 운영자는 여러 화면을 오가며 서로 다른 알람과 수치를 조합해야 합니다.
문제는 개별 장비의 정상 여부만으로 전체 운영상태를 설명할 수 없다는 데 있습니다. 특정 층의 온도가 올라갔을 때 원인이 실내기인지, 공통 실외기인지, HVAC Main 분전반인지, 문 개방이나 센서 오차인지 한 화면에서 판단하기 어렵습니다. 컨베이어 처리량이 낮아져도 Motor, VFD, Sensor, PLC, 전원, Queue 중 어느 지점이 원인인지 별도로 확인해야 합니다.
이처럼 설비의 데이터가 여러 시스템에 흩어지고, 장애가 공간과 업무에 어떤 영향을 주는지 연결하기 어려워지면서 FMS(Facility Management System)가 필요해졌습니다. FMS는 기존 제어시스템을 무조건 대체하지 않습니다. 각 설비의 데이터를 받아 동일한 자산 체계와 시간축으로 정리하고, 운영자가 한 번에 판단할 수 있도록 연결합니다.
운영 관점의 핵심 변화 |
FMS가 만드는 하나의 운영 모델
FMS의 기본 흐름은 현장 설비, 제어계층, 수집계층, 데이터계층, 운영화면으로 이어집니다. Power Meter, UPS, HVAC Controller, 화재수신기, PLC처럼 이미 존재하는 제어점을 활용하고, 필요한 구간에 RTU나 Gateway를 배치합니다. 수집된 값은 장비명, 위치, 중요도, 연결관계와 함께 저장되어 알람·Trend·리포트·분석에 사용됩니다.
FMS는 기존 시스템 위에 운영 관점을 더한다
시스템 | 주요 역할 | 대표 대상 |
FMS | 시설·설비 통합관제와 운영 분석 | 전력, 공조, 환경, 안전, 자동화 |
BMS | 건물 설비의 중앙제어와 스케줄 운전 | HVAC, 조명, DDC, 일부 전력 |
SCADA | 산업·유틸리티 설비의 실시간 감시와 제어 | PLC, 공정, 전력, 펌프·밸브 |
EMS | 에너지 사용과 효율 관리 | kW, kWh, Peak, 비용, 탄소 |
DCIM | 데이터센터 물리 인프라와 Capacity 관리 | Rack, UPS, PDU, 냉각, IT 자산 |
WMS/WCS | 물류 작업과 자동화 흐름 관리 | 재고, 작업지시, Conveyor, Sorter |
FMS는 BMS나 SCADA를 없애는 시스템이 아닙니다. BMS는 HVAC 운전과 제어에 강하고, SCADA와 PLC는 빠른 제어주기와 안전 로직을 담당합니다. WMS/WCS는 주문과 물류 흐름을 알고 있습니다. FMS는 이 시스템들에서 필요한 데이터를 받아 시설과 운영의 관점으로 다시 연결합니다.
· 제어는 기존 PLC·DDC·BMS의 안전 로직을 유지하고, FMS는 Read-only 수집을 기본으로 설계할 수 있습니다.
· 직접 연계가 가능한 장비는 표준 프로토콜로 수집하고, 접점·시리얼·전용 프로토콜 구간만 RTU 또는 Gateway로 보완합니다.
· 같은 이벤트라도 설비, 공간, 업무 영향이 함께 표시되어야 조치 우선순위를 정할 수 있습니다.
설비 데이터가 FMS까지 도달하는 경로
계층 | 대표 구성요소 | 역할 |
1. Field | 센서·계측기·Motor·차단기 | 온도, 전력, 접점, 운전상태가 생성됩니다. |
2. Control | PLC·DDC·Power Meter·화재수신기·ACP | 현장 신호를 제어 정보와 장비 상태로 정리합니다. |
3. Collection | FMS AP·RTU·Protocol Gateway | 프로토콜 수집, 단위 변환, Buffer, 통신장애 감시를 수행합니다. |
4. Data | PG·VM·CH 또는 시계열 DB | 구성정보, 이벤트, 성능, Trend, 통계를 저장합니다. |
5. Operation | Web Dashboard·모바일 알림·리포트 | 현재 상태와 장애 영향, 조치 우선순위를 운영자에게 제공합니다. |

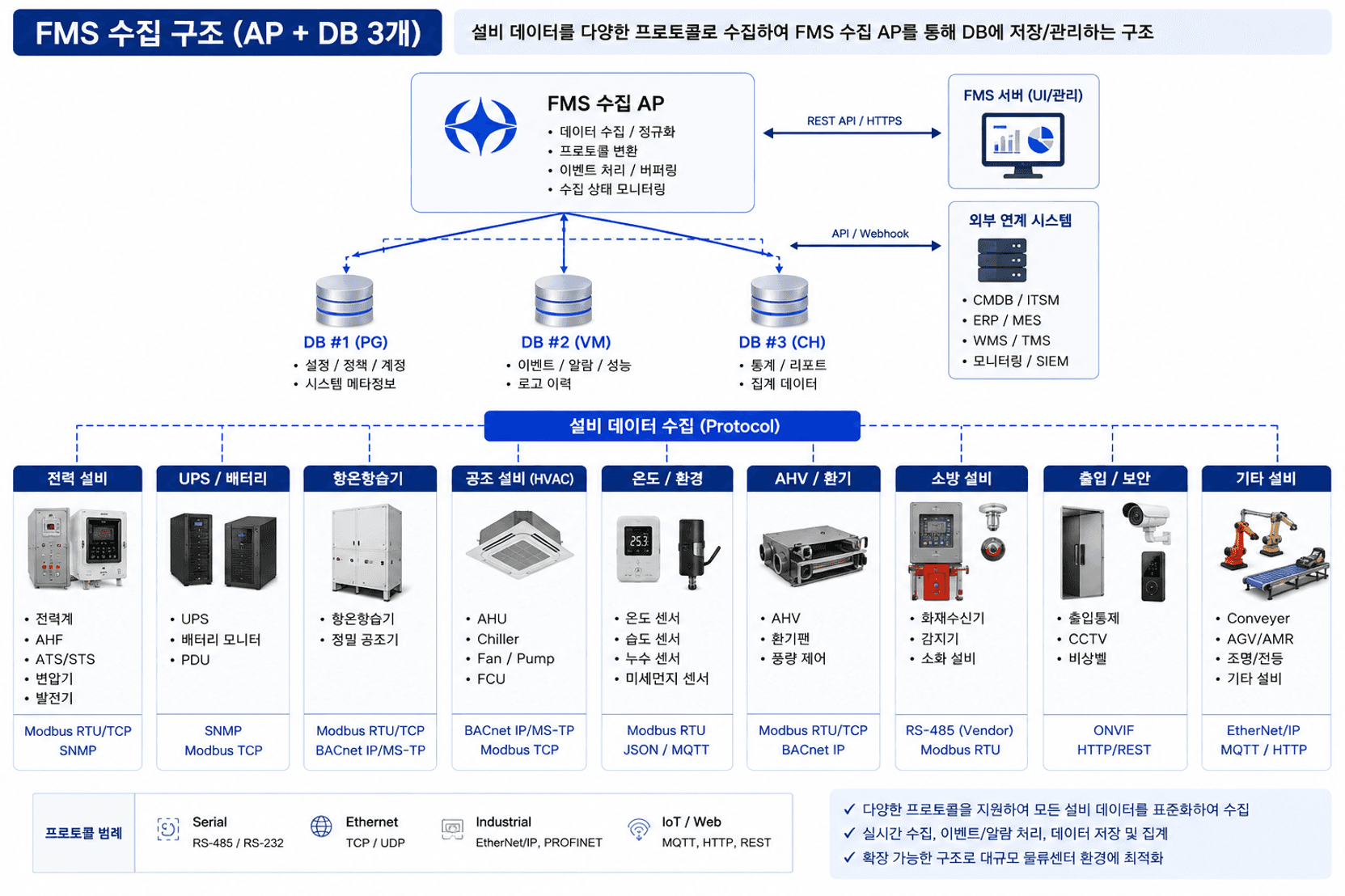

FMS 수집 AP와 데이터 계층을 중심으로 설비 데이터를 통합하는 예시
직접수집과 중계수집은 함께 사용한다
수집 방식 | 대표 사례 | 적용 의미 |
직접수집 | UPS의 SNMP, BMS의 BACnet/IP, PLC의 OPC UA, NVR의 API | 구조가 단순하고 장비의 표준 기능을 활용할 수 있음 |
RTU 수집 | Modbus RTU 전력계, 접점형 누수·Door, 4–20mA 센서 | 분산 신호를 현장에서 묶고 TCP/IP로 전달 |
Gateway 수집 | 전용 PLC Protocol, Vendor Serial, 프로토콜 변환 | 표준 인터페이스가 없는 구간을 상위 시스템과 연결 |
프로토콜을 이해하면 수집 구조가 보인다
설비관제에서는 프로토콜과 물리 전송방식을 구분해야 합니다. Modbus RTU는 보통 RS-485 Serial에서 동작하고, Modbus TCP는 Ethernet의 TCP/IP를 사용합니다. BACnet도 BACnet/IP와 BACnet MS/TP로 나뉘며, SNMP는 UPS·PDU·네트워크 장비에서 널리 사용됩니다.
프로토콜 | 전송 방식 | 주 사용 설비 | 특징 |
Modbus RTU | RS-485/RS-232 | 전력계, AHF, 발전기, ATS, 센서 | Register 기반, 단순하고 보편적 |
Modbus TCP | Ethernet / TCP | Power Meter, PLC, Gateway, UPS | IP망에서 Modbus 데이터 수집 |
BACnet/IP | Ethernet / UDP | BMS, DDC, AHU, Chiller, HVAC | 객체 기반 빌딩자동화 표준 |
BACnet MS/TP | RS-485 | DDC, HVAC Controller, 센서 | 현장 BACnet Serial 네트워크 |
SNMP | Ethernet / UDP | UPS, PDU, RTU, Switch, Server | 상태·성능·Trap 이벤트 수집 |
OPC UA | Ethernet / TCP | PLC, SCADA, 물류자동화 | 태그·이벤트를 벤더 중립적으로 연계 |
REST API / MQTT | HTTPS / TCP | NVR, WCS, AGV, IoT Platform | 상위 시스템·Cloud·이벤트 연계 |
DI/DO·AI | 접점 / 4–20mA / 0–10V | 누수, Door, 화재, 압력·유량 센서 | RTU/PLC에서 디지털·아날로그 신호 수집 |
통신 포트만으로는 부족합니다 |
전력과 전력품질을 읽는 방식
분전반 자체가 전력 데이터를 만들어 주는 것은 아닙니다. 분전반에 설치된 Power Meter가 CT와 전압 신호를 받아 전압, 전류, 유효전력, 전력량, 역률, 주파수 등을 계산합니다. Power Meter가 없는 분전반은 CT와 Digital Power Meter를 추가해 계측 지점을 만들 수 있습니다.
Peak와 부하율은 계측기가 제공하는 Demand 값을 사용할 수도 있고, FMS가 시계열 데이터를 저장해 일·주·월 단위 최대값과 정격 대비 사용률을 계산할 수도 있습니다. 전력품질 영역에서는 AHF의 THD-V, THD-I, TDD, 보상상태와 Fault를 함께 봐야 고조파 저감 효과와 장비상태를 구분할 수 있습니다.
분전반 Power Meter와 AHF 데이터를 RTU/FMS로 수집하는 구성 예시
대상 | 주요 지표 | 운영 의미 |
분전반/Power Meter | V, A, kW, kWh, PF, Hz, Demand, Peak, 부하율 | 과부하·전압 이상·에너지 사용 분석 |
AHF | THD-V, THD-I, TDD, 보상전류, Run/Stop, Fault, 내부온도 | 고조파 저감 효과와 장비 이상 구분 |
UPS/PDU | 입출력 전압·전류, 부하율, Battery, Bypass, Runtime | 무정전 전원과 하위 부하의 안정성 확인 |
발전기/ATS | 운전상태, Source, 전압·주파수, 연료, 절체상태 | 정전 시 비상전원 전환 과정 확인 |
항온항습 설비 모니터링
항온항습기는 일반 HVAC보다 정밀한 온도·습도 제어가 필요한 전기실, 통신실, 서버실, 중요 설비 공간에 사용됩니다. 현재 온도와 습도만 표시하는 것이 아니라 설정값과의 편차, Compressor·Fan 운전상태, 가습·제습 상태, 운전시간, 기동횟수, 반복 Alarm을 함께 봐야 제어성능과 유지보수 필요성을 판단할 수 있습니다.
항온항습기 주요 상태와 제어 지표 예시
지표·계산 | 산식 또는 판단 기준 | 운영 활용 |
온도 편차 | 현재온도 - 설정온도 | 냉방·난방 제어성능과 센서 이상 확인 |
습도 편차 | 현재습도 - 설정습도 | 가습·제습 성능과 결로 위험 확인 |
공급/환기 ΔT | 환기온도 - 급기온도 | 열교환·냉방능력 변화 추적 |
운전시간·기동횟수 | Compressor/Fan 누적시간과 Start Count | 예방정비 주기와 반복 기동 분석 |
가용성 | 정상 운전시간 / 전체 운영시간 × 100 | 중요 공간의 환경유지 신뢰도 평가 |
결로·누수 위험 모니터링
결로와 누수는 작업환경보다 설비 보호 관점에서 별도로 관리하는 것이 좋습니다. 결로 위험은 공기 온도와 상대습도로 계산한 이슬점(Dew Point), 그리고 분전반·덕트·배관의 표면온도를 비교해 판단합니다. FMS는 표면온도와 이슬점의 차이를 Condensation Margin으로 관리하고, 실제 수분 발생 여부는 결로·누수 센서 또는 Leak Cable Event와 함께 확인합니다.
권장 파생지표 |
온도·습도·표면온도를 이용한 이슬점 및 결로 위험 계산 예시
작업환경·온습도 모니터링
작업환경 모니터링은 공간의 상태를 측정하는 영역입니다. 온도와 상대습도로 계산하는 Heat Index는 혹서기 작업환경과 HVAC 적용효과를 비교하는 데 유용하며, CO₂·미세먼지·기류까지 함께 보면 구역별 환경 품질을 더 입체적으로 평가할 수 있습니다. 기류속도·평균복사온도·의복량·활동량이 확보되면 PMV·PPD 같은 열쾌적 지표로 확장할 수 있습니다.
파생지표 | 입력 데이터 | 활용 |
Heat Index | 온도 + 상대습도 | 혹서기 작업환경과 냉방효과 비교 |
Dew Point | 온도 + 상대습도 | 공기 중 수분이 응결하기 시작하는 온도 |
Condensation Margin | 표면온도 - 이슬점 | 분전반·덕트·배관의 결로 위험 사전판단 |
온도/습도 편차 | 현재값 - 설정값 | 항온항습기 제어성능과 센서 이상 확인 |
공급/환기 ΔT | 환기온도 - 급기온도 | 공조 열교환·냉방능력 추세 확인 |
PMV / PPD | 온도·습도·기류·복사온도·의복량·활동량 | 복합 열쾌적도와 불만족 예상 비율 평가 |
온도·습도·기류 등 복합 환경 데이터를 이용한 열쾌적 지표 계산 예시
공조·냉각 설비 모니터링
공조 관제는 실내기 한 대의 운전상태만 확인하는 작업이 아닙니다. 시스템에어컨 환경에서는 IDU, ODU, PI485, ACP와 TMS(Total Maintenance System)를 함께 보고, 대형 공조설비에서는 AHU, Chiller, FCU, Fan/Pump를 하나의 냉각 계통으로 해석해야 합니다.
ACP는 여러 실내기와 실외기의 상태를 집약하고, 현장 TMS는 원격 유지보수·오류·운전 이력을 관리합니다. TMS가 외부 API나 표준 인터페이스를 제공하면 이를 통해 FMS로 연계할 수 있고, 그렇지 않으면 ACP의 BACnet/IP·Modbus TCP 인터페이스를 직접 활용합니다. ACP/TMS가 없는 환경은 PI485와 LG Modbus Gateway를 이용한 별도 수집 경로를 검토합니다.
ACP·TMS 설치 여부에 따른 HVAC 데이터 연계 예시
대상 | 주요 지표 | 운영 의미 |
IDU | Run/Stop, Mode, 실내온도, 설정온도, 풍량, Filter, Error | 구역별 냉방상태와 작업환경 확인 |
ODU | 운전상태, 압축기·팬, 실외온도, 용량, 제상, Error | 공통 냉매계통과 다수 IDU의 영향범위 파악 |
ACP/TMS | 연결 장비 수, 통신상태, 운전·오류 이력, 원격점검 상태 | 중앙제어 및 유지보수 데이터의 정상 수집 여부 확인 |
AHU/Chiller | 급·환기온도, 밸브, Fan/Pump, 냉수온도, 압력, Fault | 대형 공조계통의 열원·공기흐름 확인 |
환경센서 | 온도, RH, CO₂, 미세먼지, Heat Index | 근로환경·환기·냉방효과 분석 |
물류자동화 설비까지 포함한 통합관제
물류센터에서는 Conveyor와 Sorter의 정지가 시설 장애를 넘어 출고지연으로 이어집니다. Photo Sensor, Jam Sensor, Encoder, Motor, VFD, E-Stop은 PLC에 연결되고, PLC가 빠른 제어주기와 안전 로직을 담당합니다. FMS는 PLC 또는 WCS에서 상태와 운영지표를 Read-only로 수집해 시설 데이터와 함께 분석합니다.
FMS가 PROFINET이나 EtherNet/IP 제어 트래픽에 직접 깊숙이 접근할 필요는 없습니다. 가능하면 PLC의 OPC UA·Modbus TCP 인터페이스나 Industrial Gateway를 경계로 사용해 제어망의 안정성과 장애 도메인을 보호합니다.
Conveyor·PLC·Gateway·FMS를 연결한 자동화 설비 통합관제 예시
관점 | 주요 지표 | 운영 의미 |
Line/Zone | Run/Stop, Line Speed, Queue, Jam | 라인 가동상태와 정체구간 확인 |
Motor/VFD | 전류, 주파수, RPM, Overload, Fault Code | 구동부 이상과 정지 원인 분석 |
Sensor | Photo/Jam/Proximity 상태, Count, 통신상태 | 물류 흐름과 센서 오작동 확인 |
PLC/Safety | CPU Run, Program Fault, E-Stop, Safety Relay | 제어계층과 안전상태 확인 |
운영 KPI | Throughput, Availability, MTBF, MTTR | 설비장애를 물류 운영 영향으로 환산 |
알람에서 원인과 영향으로
FMS의 가치는 알람 개수를 줄이는 데만 있지 않습니다. 서로 다른 설비의 이벤트를 시간, 위치, 전원계통, 공조계통, 자동화 Line과 연결해 “무엇이 먼저 발생했고 어디까지 영향을 주는가”를 설명하는 데 있습니다.
현상 | 확인 흐름 | 운영 해석 |
3층 고온 | IDU 정지 → 공통 ODU Error → HVAC Main 전력 → Door 개방 → 센서오차 | 구역 온도 상승의 원인을 공조·전력·환경에서 동시에 확인 |
Conveyor 처리량 저하 | Jam Sensor → VFD 과전류 → Motor Overload → PLC Fault → 전원품질 | 설비정지와 물류 Queue 증가의 연결관계 분석 |
전력 Peak 상승 | 자동화 가동률 → HVAC 부하 → 시간대별 전력 → 외기온도 | Peak 발생 원인과 운영스케줄 최적화 |
화재 이벤트 | AI CAM/NVR → 화재수신기 → Zone → 인접 전기·자동화설비 | 오탐 확인과 영향구역·대피·정지범위 판단 |
이벤트 상관분석의 기본 조건 |
통신장애와 설비장애를 구분한다
수집값이 끊겼다고 해서 설비가 정지한 것은 아닐 수 있습니다. FMS는 장비 Fault, Controller Fault, Network Down, Polling Timeout, 데이터 품질 저하를 구분해 표시해야 합니다. 이 구분이 없으면 실제 설비장애와 관제 사각지대를 같은 알람으로 처리하게 됩니다.
물류센터를 하나의 Site Topology로 구성하면
아래 예시는 5층과 지하 기계·전기실을 갖춘 물류센터의 설비를 하나의 Site Topology로 표현한 개념도입니다. 옥상의 공조 실외기와 냉각탑, 작업층의 FCU·항온항습기·온습도·연기·열 감지기·스프링클러·Conveyor, 1층과 지하의 수배전반·UPS·AHF·발전기·펌프·소화펌프·PDU/RPP·배터리 설비를 공간과 계통 관계로 연결합니다.
현장의 모든 설비를 같은 프로토콜로 바꾸는 것이 목표는 아닙니다. BACnet/IP, Modbus RTU/TCP, SNMP, OPC UA, DI/AI, API를 설비 특성에 맞게 수용하고, ACP·TMS·DDC·PLC·RTU·Gateway가 제공하는 데이터를 FMS 자산 모델로 표준화하는 것이 핵심입니다.
전력·공조·환경·안전·자동화를 함께 표현한 물류센터 FMS 통합관제 예시
모델링 관점 | 포함 설비 | FMS 표현 |
공간 | 옥상·작업구역·설비실·전기실·기계실·자동화 Line | 설비 이벤트의 실제 위치와 영향구역을 표시 |
전력 | 수배전반·UPS·발전기·AHF·PDU/RPP·배터리 | 전원 흐름, Peak, 전력품질, 비상전원 상태 |
공조/환경 | HVAC·ACP/TMS·AHU·항온항습기·온습도·CO₂·누수·결로 | 작업환경과 설비환경을 함께 분석 |
안전 | 화재수신기·연기·열·불꽃 감지기·스프링클러·소화펌프·Door | 감지부터 방재 설비 동작과 조치까지 연결 |
자동화 | Conveyor·Sorter·PLC·VFD·Sensor | 설비가동과 처리량·Jam·장애 이력 연결 |
시계열 데이터가 만드는 예측과 최적화
FMS에 전력, 온습도, 고조파, 운전상태, Fault, 처리량이 시간축으로 쌓이면 단순 임계치 감시를 넘어 패턴을 비교할 수 있습니다. 설비별 정상범위를 학습하고 여러 지표의 변화를 함께 보면 이상징후를 더 일찍 찾고, 점검 우선순위를 정할 수 있습니다.
확장 영역 | 분석 내용 | 활용 |
이상징후 탐지 | 평상시 패턴과 다른 전류·온도·운전상태를 탐지 | 고정 임계치가 놓치는 초기 변화를 포착 |
예지정비 | Motor 전류·진동·온도·Fault 패턴 분석 | 고장 전에 점검·부품교체 계획 수립 |
Peak 예측 | 시간대·작업량·외기온도·HVAC 부하 결합 | 계약전력 초과와 에너지 비용 관리 |
결로 위험 | Dew Point·표면온도·누수 이벤트 분석 | 분전반·덕트 주변 결로 위험 사전감지 |
Root Cause | 전력·공조·통신·자동화 이벤트 상관분석 | 중복 알람을 원인 설비 중심으로 정리 |
운영 최적화 | 처리량·환경·전력 데이터를 함께 비교 | 냉방효과와 에너지 사용의 균형 조정 |
운영 대시보드는 질문에 답해야 한다
첫 화면은 설비 종류를 나열하는 화면보다 “센터가 지금 정상적으로 운영 가능한가?”에 답해야 합니다. 상단에는 Site Health, Critical Alarm, 전력·Peak, HVAC 정상률, 자동화 가동률, 작업환경 위험 Zone을 배치하고, 중앙에는 층·Zone·Line과 설비관계를 표현합니다. 하단에는 Trend, Alarm Timeline, MTBF/MTTR, 에너지 분석을 연결합니다.
화면 영역 | 표시 내용 |
상단 KPI | Site Health, Critical Alarm, 현재전력, Peak, HVAC/자동화 정상률 |
공간·Topology | 층·Zone·Line, 전원계통, 공조계통, 설비 연결관계 |
Trend | 전력, THD/TDD, 온습도, 처리량, 가동률 |
이벤트 | 발생·확인·복구 시간, Severity, 담당자, 영향설비 |
분석 | 원인 후보, 반복장애, MTBF/MTTR, AI Insight |
Polestar FMS 대시보드 예시
마무리
설비관제의 출발점은 데이터를 많이 모으는 것이 아닙니다. 어떤 설비가 어떤 공간과 업무를 지탱하는지 먼저 정의하고, 그 관계를 설명할 수 있는 데이터를 선택해야 합니다. 전력·공조·환경·안전·자동화가 하나의 Site Topology로 연결될 때 알람은 단순한 숫자가 아니라 운영 의사결정의 근거가 됩니다.
FMS는 서로 다른 프로토콜을 하나로 통일하는 시스템도 아닙니다. 각 설비에 맞는 Modbus, BACnet, SNMP, OPC UA, API, DI/AI를 수용하고, 직접수집과 RTU·Gateway를 적절히 조합해야 합니다. 이렇게 축적된 시계열 데이터는 이상탐지, 예지정비, Peak 예측, 에너지 최적화로 확장될 수 있습니다.
결국 FMS의 목적은 설비를 보는 데서 끝나지 않습니다. 시설이 안정적으로 운영되고 있는지, 장애가 어디에서 시작되어 어떤 업무에 영향을 주는지, 다음에 무엇을 점검해야 하는지를 운영자가 더 빠르고 정확하게 판단하도록 돕는 데 있습니다.
